您的位置：首頁 > 模具配件 > 油缸系列
型號： hr0 -[待選參數]

HR0

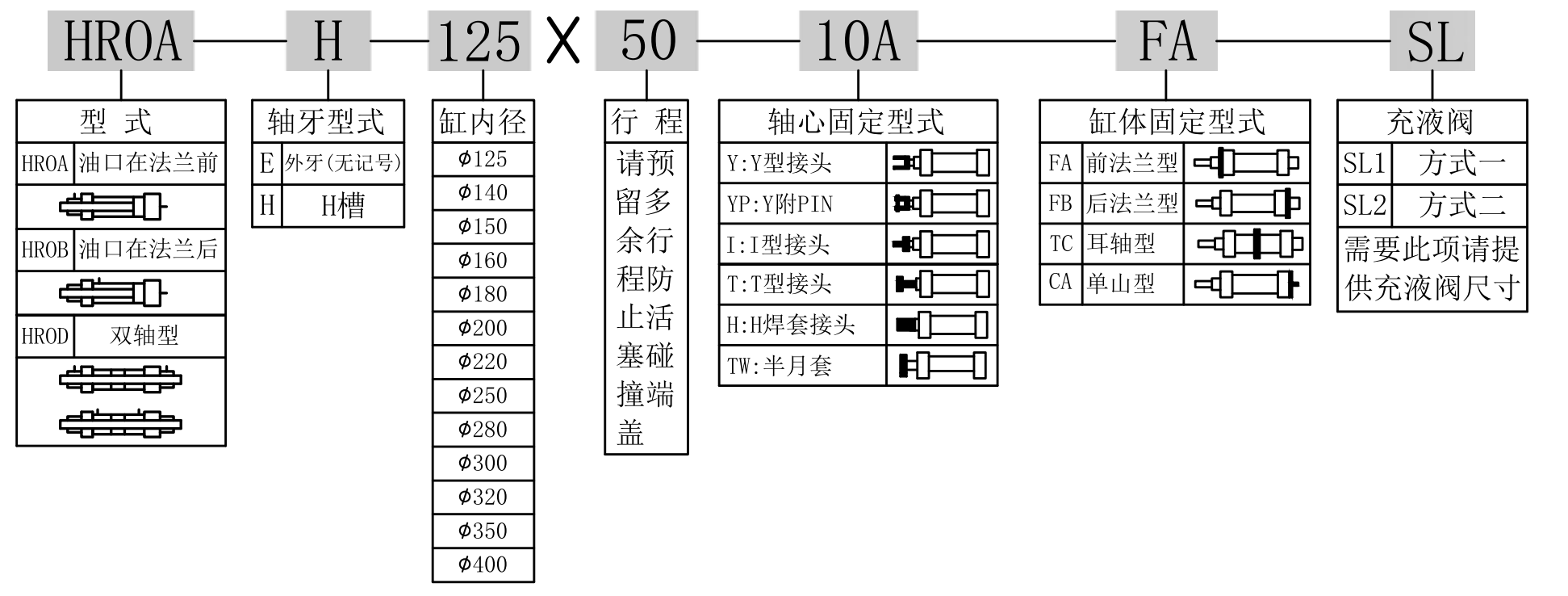

大型高壓圓型油壓缸采購指南 21Mpa Hydrarlic Cylinders How to order

大型高壓圓型油壓缸特性資料 Specification

油壓缸內徑 Bore sizes of cy linder(mm)Φ125、Φ140、Φ150、Φ160、Φ180、Φ200、Φ220、Φ250、Φ280、Φ300、Φ320、Φ350、Φ400
行程范圍 Route of travel scope(mm)1-2000 (行程超過2000mm請與我司業務部聯系)
工作媒介 Power fluid以濾清之標準液壓油 Filtered oil
缸管材質 Material of cylinder bareel碳鋼管 Carbon steel pipe
使用壓力范圍 The range of pressure(Mpa)1-21Mpa (10-210kg/cm2)
使用溫度范圍 The range of temperature(℃)-10°~+150°(C)
行程公差±1

HORA-FA

大型高壓圓型油壓缸結構圖 Inside Structure and Parts List

注釋:注1和注2分別是加壓口、充液閥口(如需加工充液閥口，請?zhí)峁┏湟洪y安裝尺寸)

No零件名 Part name數量 QuantityNo零件名 Part name數量 QuantityNo零件名 Part name數量 Quantity
1活塞桿 Piston rod15活塞環 Piston packing29前蓋 Rod plate1
2刮塵環 Dust wiper16導向環 Wearing ring210油缸本體 Cylinder tude1
3刮油環 Rod packiog27活塞本體 Piston111法蘭板 Flange plate1
4缸封環 Gasket18后蓋 End cover112固定螺絲 Fixed screw10

歡迎咨詢hr0 產品相關問題， 咨詢電話 ? 0769-87330001轉8802，或咨詢在線客服 (工作日：8:30-18:00)。

訂購：hr0
