型號： erst-1 -[待選參數]

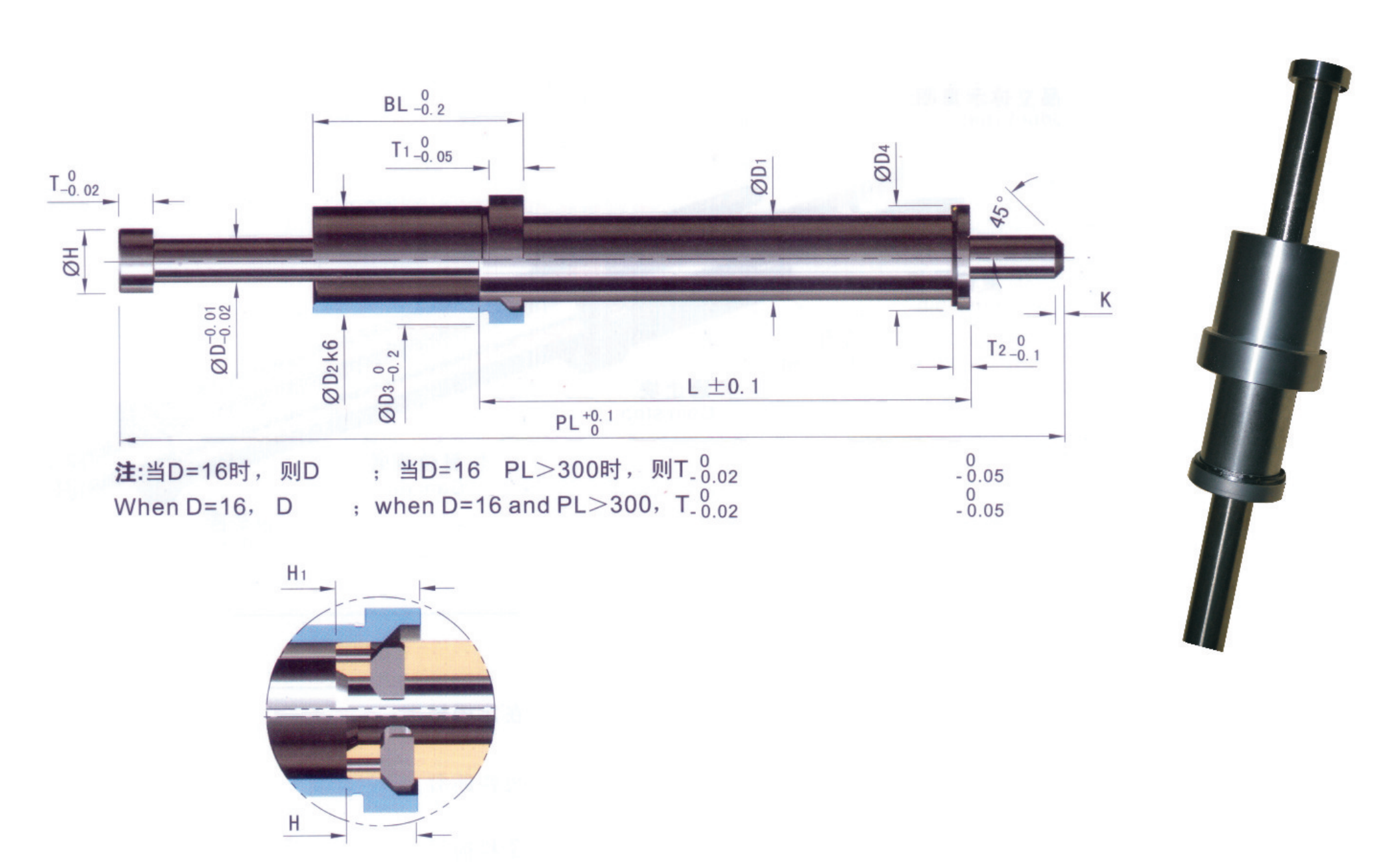

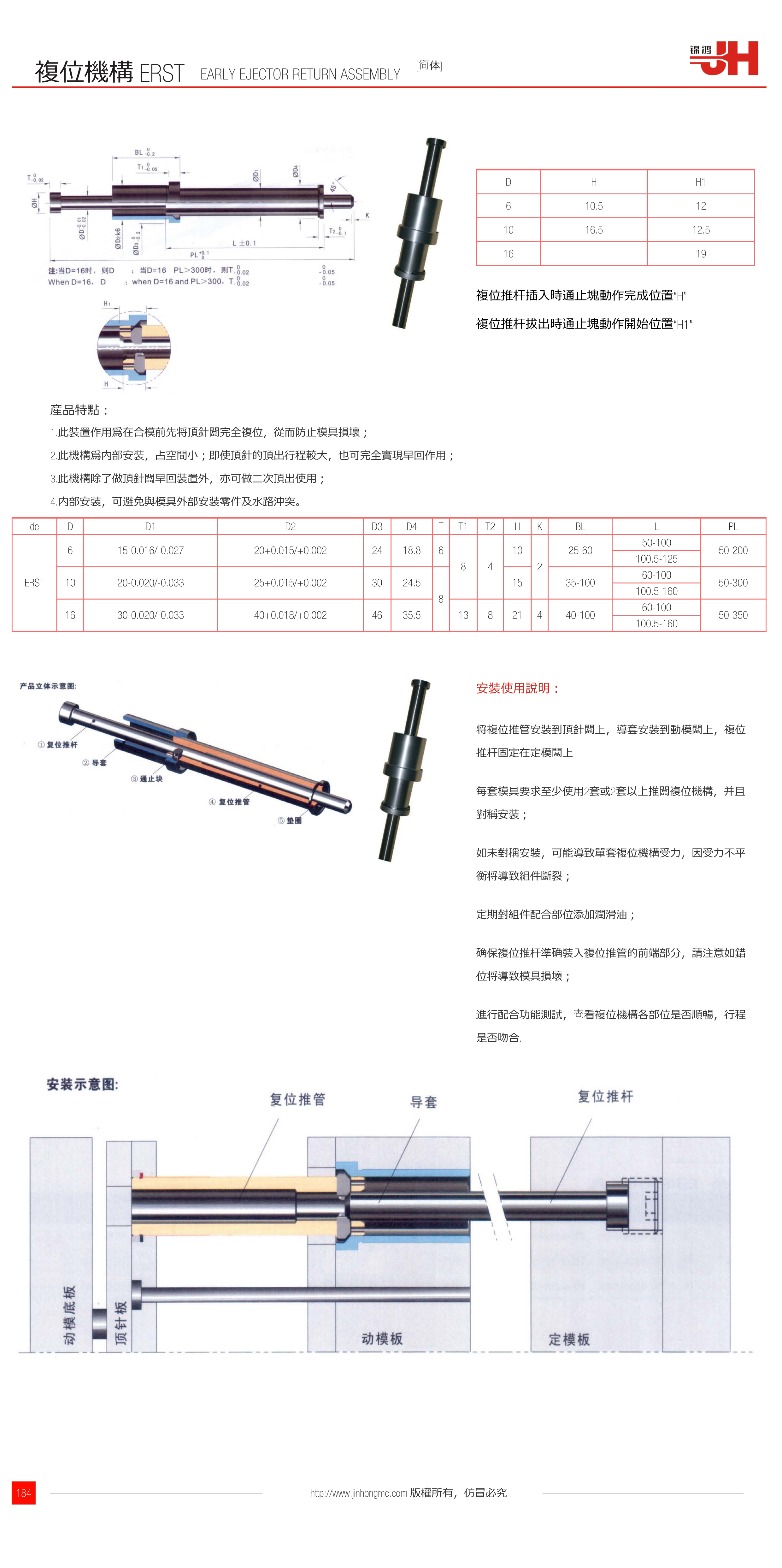

復位機構 ERST

EARLY EJECTOR RETURN ASSEMBLY

DHH1
610.512
1016.512.5
16
19

復位推桿插入時通止塊動作完成位置“H”

復位推桿拔出時通止塊動作開始位置“H1”

產品特點：

  • 1.此裝置作用為在合模前先將頂針板完全復位，從而防止模具損壞；

  • 2.此機構為內部安裝，占空間小；即使頂針的頂出行程較大，也可完全實現早回作用；

  • 3.此機構除了做頂針板早回裝置外，亦可做二次頂出使用；

  • 4.內部安裝，可避免與模具外部安裝零件及水路沖突。

deDD1D2D3D4TT1T2HKBLLPL
ERST615-0.016/-0.02720+0.015/+0.0022418.868410225-6050-10050-200
100.5-125
1020-0.020/-0.03325+0.015/+0.0023024.581535-10060-10050-300
100.5-160
1630-0.020/-0.03340+0.018/+0.0024635.513821440-10060-10050-350
100.5-160

安裝使用說明：

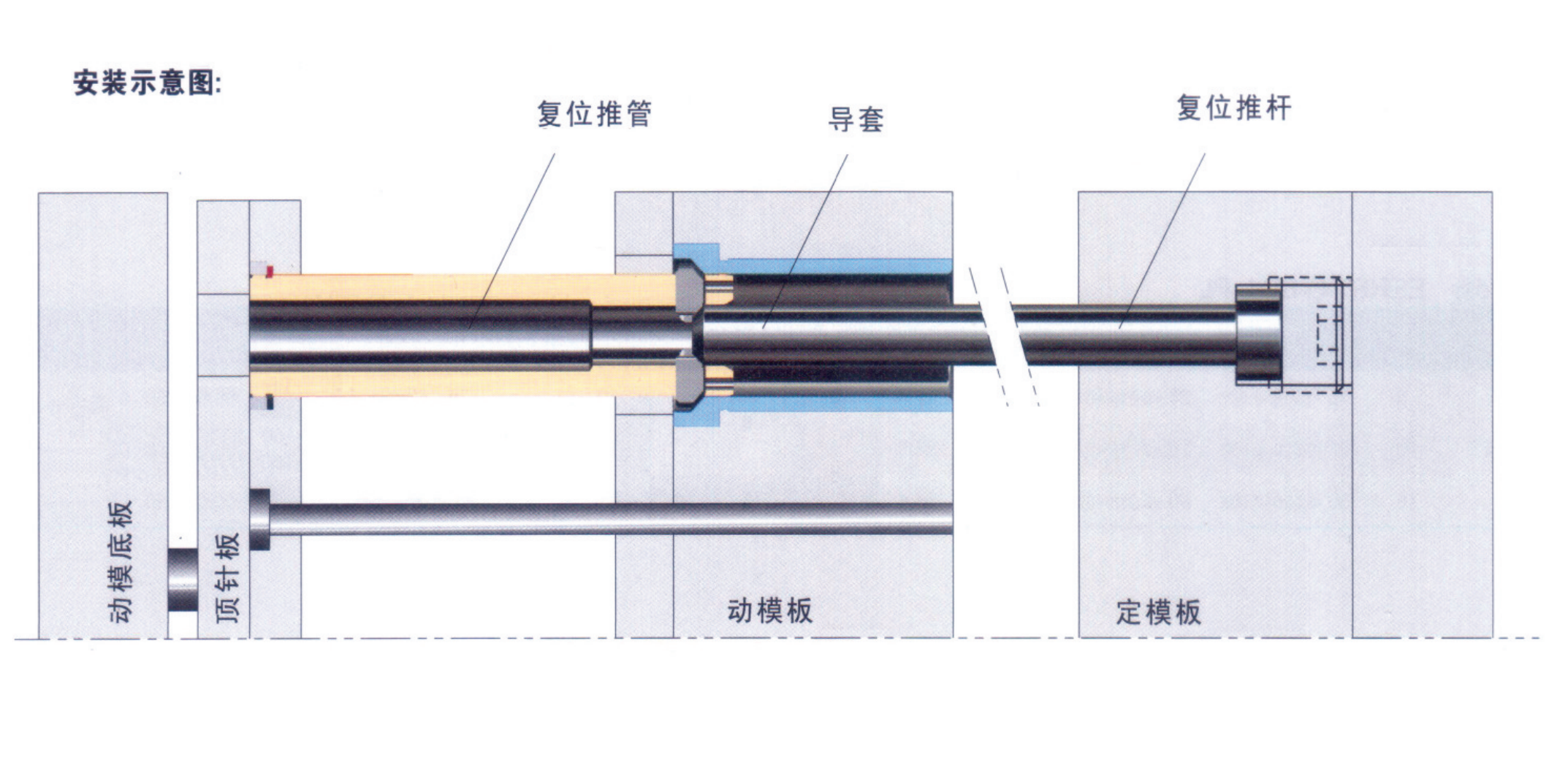

  • 將復位推管安裝到頂針板上，導套安裝到動模板上，復位推桿固定在定模板上

  • 每套模具要求至少使用2套或2套以上推板復位機構，并且對稱安裝；

  • 如未對稱安裝，可能導致單套復位機構受力，因受力不平衡將導致組件斷裂；

  • 定期對組件配合部位添加潤滑油；

  • 確保復位推桿準確裝入復位推管的前端部分，請注意如錯位將導致模具損壞；

  • 進行配合功能測試，查看復位機構各部位是否順暢，行程是否吻合.

歡迎咨詢復位機構ERST-1 產品相關問題， 咨詢電話 ? 0769-87330001轉8802，或咨詢在線客服 (工作日：8:30-18:00)。

訂購：復位機構ERST-1
