201-斜楔用無給油滑塊組件GASN

您的位置：首頁 > 模具配件 > 頂出系列

型號： GASN -[待選參數]

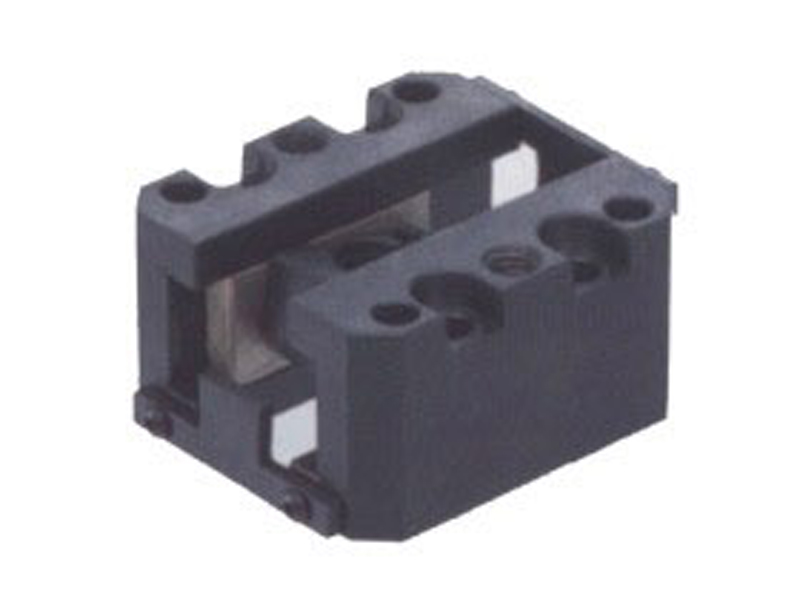

斜楔用無給油滑塊組件

GASN

OIL-FREE SLIDE UNITS FOR L00SE CORE

特性:

1、將包含有下旋切削之模仁(斜楔)傾斜壓出時, 可以讓斜推桿順暢移動
的無給油滑塊組件。
2、斜推桿固座在 -,範圍內移動, 藉由自動調軸心的功能減少導軌和滑
板之磨損、耗損。

Iten	構成零件	Parts Name	Material	Quantity
1	滑動基座	Slide Base	S50C	2
2	斜推桿固定座	Inclined pin holder	SCM440	1
3	滑板	Slide Plate	*CAC304+固體潤滑劑	2
5	平行鍵	Key	S45C	1
5	停止板	Stopper	SS400	2

1、A,B表示停止闆安裝位置, 請參照A° 角度
2、可根據成形産品的形狀凹凸來選擇滑板的安裝角度

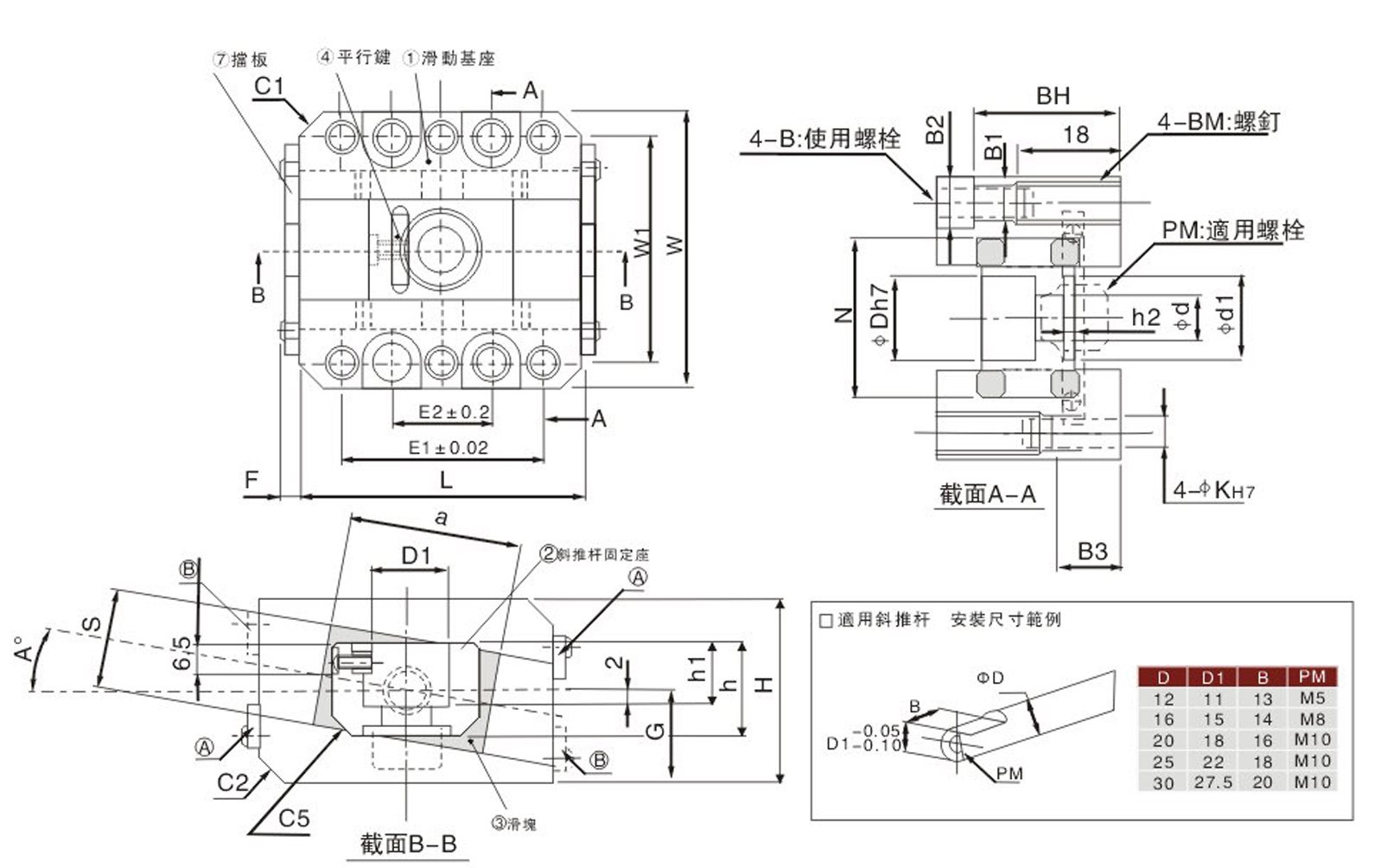

Catalog No.		滑闆安裝角度A°	1滑闆基座					2斜推桿固定座							3滑闆		TH	G	F
Catalog No.			1滑闆基座					2斜推桿固定座							3滑闆
Type	D		W	L	H	C1	C2	D1	d	h	h1	h2	h3	N	S	a
GASN	12	0135	56	55	35	5	-	11	5.5	16	6	33	10	30	20	35	58.5	17.5	4.65
	16		60	65	36	6		15	9	18	6	33	11	33	20	40	59	18	4.65
	20		68	70	43	6	5	18	11	22	6	36	13	38	24	40	65.5	21.5	4.65
	25		75	80	45	6	5	22	11	26	6	39	15	45	26	45	69.5	22.5	4.65
	30		81	95	54	6	5	27.5	11	30	6	41	17	55	30	55	76	27	4.65
	35		98	110	60	6	5	32.5	13	36	6	50	20	60	34	70	88	30	5.2
	40		105	120	64	6	5	37.5	13	40	6	52	22	67	38	80	92	32	5.2

Catalog No.		安裝孔尺寸										斜推桿安裝尺寸		?？ㄩ洶惭b位置
Catalog No.		安裝孔尺寸										斜推桿安裝尺寸		?？ㄩ洶惭b位置
Type	D	l1	l2	W1	B1	B2	B3	B	BM	BH	K	h4	PM	A	B
GASN	12	42	21	45	6.6	11	15	M6	M8	28.5	6	13	M5	1°1°3°5°	-
	16	46	25	48	6.6	11		M6	M8	29.5	6	14	M8	0°1°3°5°	-
	20	50	25	55	8.6	13.5		M8	M10	34.5	8	16	M10	5°	0° 1°
	25	60	35	62	8.6	13.5	20	M8	M10	36.5	8	18	M10	5°	0° 1°
	30	75	50	68	8.6	13.5		M8	M10	45.5	8	20	M10	0°1°3°5	-
	35	85	50	81	10.6	16.5		M10	M12	49.5	10	23	M12
	40	95	60	88	10.6	16.5		M10	M12	53.5	10	25	M12

Order:Type No. - D. x Pcs

GASN -12 x 10

2D下載 3D下載
